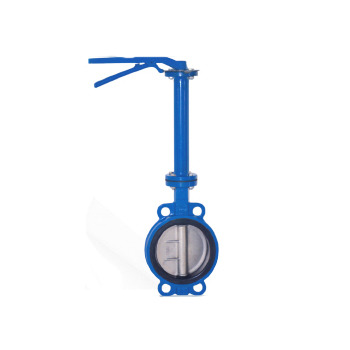

进口加长杆蝶阀

进口加长杆蝶阀

　　进口加长杆蝶阀产品详情

　　加长杆蝶阀是一种蝶阀，其特点在于具有较长的阀杆，通常用于需要深埋地下或者阀门位置较深的管道系统中。这种设计可以使操作人员在地面上轻松地操作阀门，而无需深入地下。加长杆蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

　　其主要特点为:

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、可以任何位置安装，维修方便。

　　4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

　　5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

　　主要技术参数

　　公称通径 DN(mm) 50～800

　　公称压力 PN(MPa) 0.6 1.0 1.6

　　试验压力 强度试验 0.9 1.5 2.4

　　密封试验 0.66 1.1 1.76

　　气密封试验 0.6 0.6 0.6

　　适用介质 空气、水、污水、蒸气、煤气、油品等。

　　驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

　　零件名称 材料

　　阀体 球墨铸铁、铸钢、合金钢、不锈钢

　　蝶板 铸钢、不锈钢及特殊材料

　　密封圈 各种橡胶、聚四氟

　　阀杆 2Cr13、不锈钢

　　填料 O型圈、柔性石墨O

　　蝶阀密封材料选用和适用温度

　　材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙

　　英语简称 CR NBR EPDM PTFE SI VITON NR PA

　　型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N

　　耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃

　　耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃

　　适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

应用领域：

1. 城市给排水系统： 用于城市给水管道、排水管道等系统中的介质控制。

2. 污水处理厂： 用于污水处理厂的管道系统中，实现介质的控制和调节。

3. 工业管道： 用于工业生产过程中的管道系统，例如化工厂、钢铁厂等。

4. 天然气输送系统： 用于天然气输送管道系统中的介质控制。

5. 石油化工行业： 用于石油化工管道系统中的介质控制，如原油、石油产品、化工原料等。

总的来说，加长杆蝶阀因其特殊的设计和便利的操作特点，在城市给排水、污水处理、天然气输送、石油化工等领域的管道系统中得到广泛应用。在选择和使用加长杆蝶阀时，需要根据具体的工作条件和介质特性进行合理选型，并严格遵守相关的安装和操作规程，以确保设备和人员的安全。

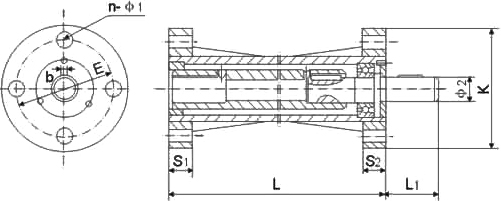

主要连接外形和尺寸

单位：mm

通径	50	65	80	100	125	150
L	L阀体高度可根据用户需求定做
