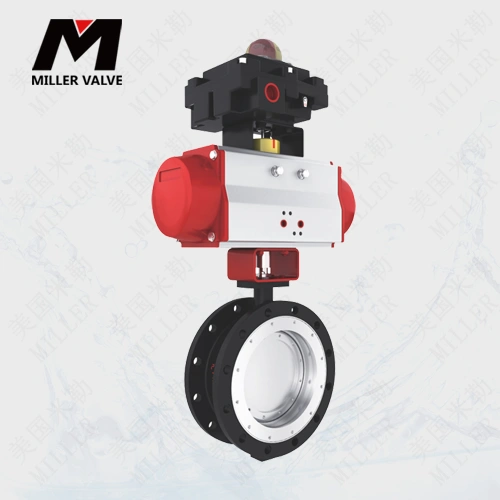

美国米勒进口气动高性能蝶阀是一款软密封结构偏心蝶阀的阀座采用的是PTFE的材料,主要适用于气体输送和对气动阀寿命要求很高的工艺介质中。阀座外面是活动的嵌件,法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单,只需取下嵌件就可取出阀座,不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板,配以单片挠性唇式密封座,适用于要求可靠密封和良好调节特性的场合。可作快速切断或调节流量之用。
进口气动高性能蝶阀参数
公称通径 |
DN50-1000mm |
公称压力 |
PN10、PN16、PN25、PN40、class150LB、class300LB |
适用温度 |
PTFE:-100~+180℃ 、R-PTFE:-30~230℃ 、合金:-30~+420℃ |
连接方式 |
法兰式,对夹式 |
阀体结构 |
双偏心 |
阀体材质 |
WCB、304、316、316L等 |
阀板材质 |
WCB、304、316、316L等 |
阀座衬里 |
PTFE、R-TFE、合金等 |
适用介质 |
水、液体、气体、油类、酸碱腐蚀性介质等 |
执行器型号 |
MSD/MSR系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

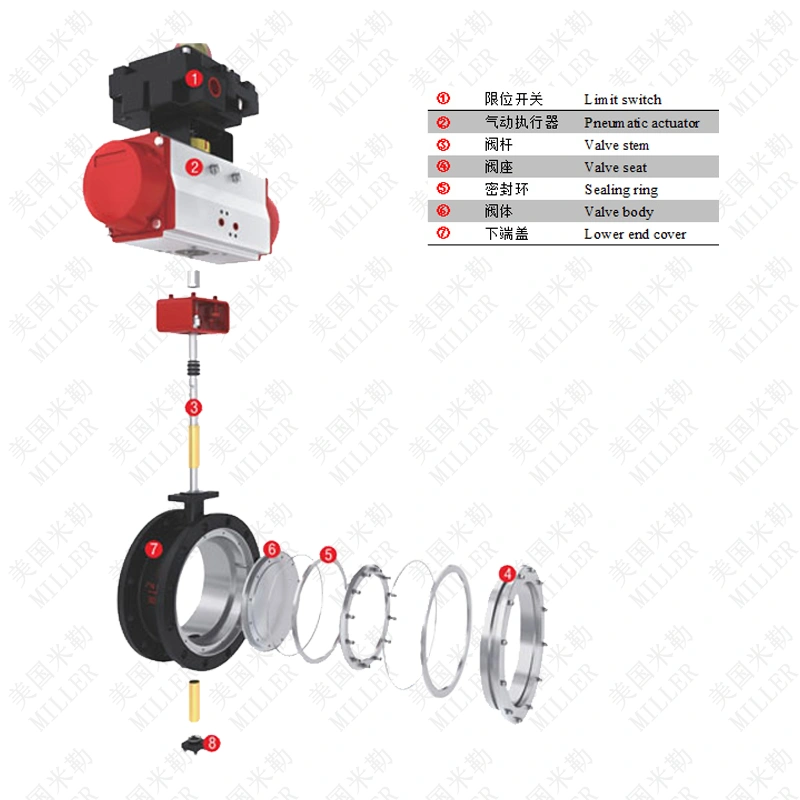

进口气动高性能蝶阀结构图

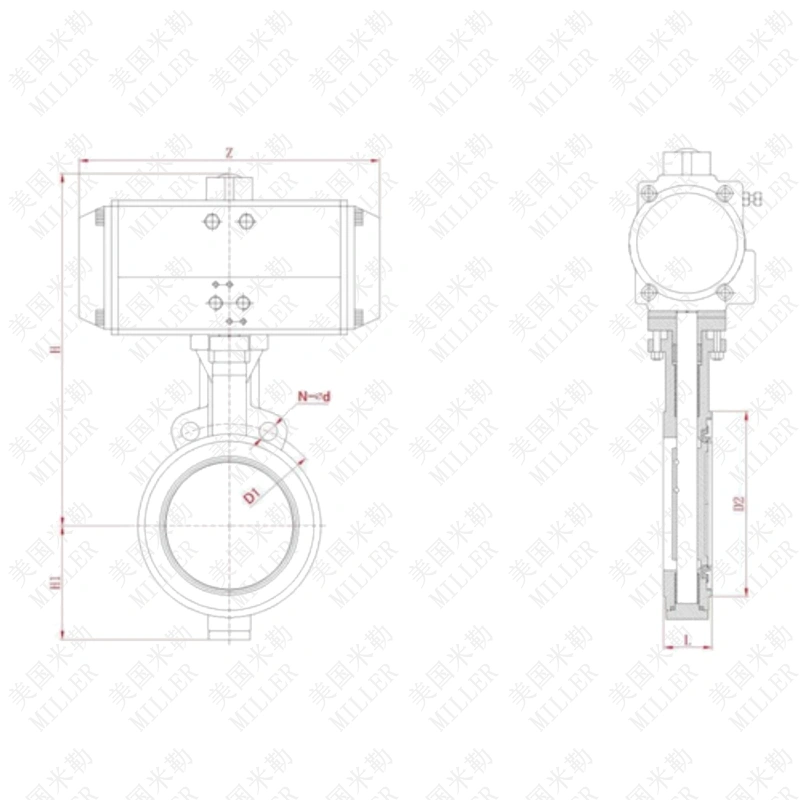

进口气动高性能蝶阀连接尺寸
口径 |
L |
H1 |
N-∅d |
D1 |
D2 |
DN50 |
43 |
65 |
4-∅18 |
125 |
102 |
DN65 |
46 |
75 |
4-∅18 |
145 |
122 |
DN80 |
49 |
82 |
8-∅18 |
160 |
138 |
DN100 |
52 |
92 |
8-∅18 |
180 |
158 |
DN125 |
56 |
115 |
8-∅18 |
210 |
188 |
DN150 |
56 |
126 |
8-∅22 |
240 |
212 |
DN200 |
60 |
165 |
8-∅22/12-∅22 |
295 |
268 |
DN250 |
68 |
235 |
12-∅22/12-∅26 |
350/355 |
320 |
DN300 |
78 |
258 |
12-∅22/12-∅26 |
400/410 |
370 |
DN350 |
78 |
295 |
16-∅22/16-∅26 |
460/470 |
430 |
DN400 |
102 |
315 |
16-∅26/16-∅30 |
515/525 |
482 |
DN450 |
114 |
370 |
20-∅26/20-∅30 |
565/585 |
532 |
DN500 |
127 |
398 |
20-∅26/20-∅33 |
620/650 |
585 |
DN600 |
154 |
475 |
20-∅30/20-∅36 |
725/770 |
685 |
仅供参考,实际尺寸以供应商提供为准
