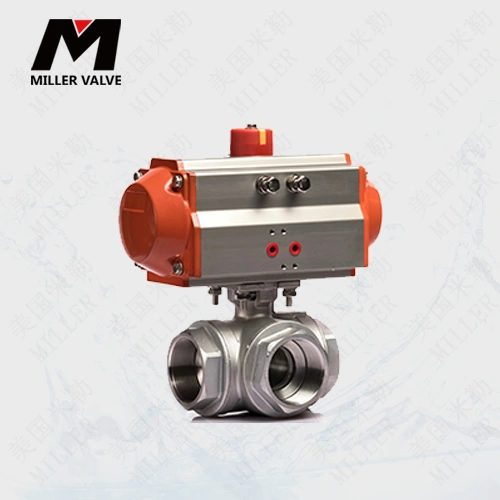

进口气动内螺纹三通球阀

进口气动内螺纹三通球阀

进口气动内螺纹三通球阀
进口气动内螺纹三通球阀

产品名称

进口气动内螺纹三通球阀

品牌



口径

DN10-100

操作方式

手动,气动

压力

1.6-6.4Mpa,1000PSI  WOG

连接方式

G螺纹,PT螺纹,NPT螺纹

温度

-40-350℃

结构

三通

材质

不锈钢304、316,304L,316L

密封材质

PTFE,PPL

适用介质

WOG

配附件

电磁阀,定位器,限位开关等

一、进口气动三通内螺纹球阀概述

进口气动三通内螺纹球阀,Pneumatic three-way thread ball valve,也叫气动三通小口径球阀,气动三通丝扣球阀,气动不锈钢三通球阀,是指有气动执行器和内螺纹的三通球阀组成,一般是小口径DN10-50,有气动执行器来控制三通球阀的合流或者分流,换向的球阀。适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

气动三通三片式球阀分为“L型气动三片式球阀”与“T型气动螺纹球阀”,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏,并可根据工况需要制成L型或T型通道,气动三通内螺纹球阀安装方便。



二、进口气动三通内螺纹球阀产品特点

(1)气动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
(2)两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
(3)四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
(4)T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。



三、进口气动三通内螺纹球阀 主要技术参数及性能

公称通径DN(mm)

10

15

20

25

32

40

50

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa

阀体形式

三段式分体式阀体

连接形式

螺纹式、焊接式

阀芯形式

'O'型球形阀芯

动作范围

0~90°

泄露量Q

小于额定KV0.01% (软密封:零泄漏)

基本误差

带定位器:小于全行程的±2%

死区

带定位器:小于全行程的±2%

可调范围

250:1

配置执行机构

GT、AT、ST、SR系列单双作用气动执行器

控制方式

开关两位控制、4~20mA模拟量信号控制



四、气动三通内螺纹球阀 主要零件材料

执行器型号

GT、AT、ST、SR系列单双作用气动执行器



供气压力

0.4~0.7MPa



气源接口

G1/4'、G1/8'、G3/8'、G1/2'



环境温度

-30~+70℃



作用形式

单作用执行机构、双作用执行机构



可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。






五、进口气动三通内螺纹球阀 主要零件材料

零件名称

材料名称

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

密封圈

增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

醋酸等腐蚀介质

尿素等腐蚀性介质



六、进口气动三通内螺纹球阀安装连接尺寸

进口气动内螺纹三通球阀

L型三通内螺纹球阀主要外形和连接尺寸单位(mm):

通径DN

d

G

L

L1

H

W

Mm25

in

15

1/2″

12

G1/2″

60

30

110

140

20

3/4″

15

G3/4″

74

37

115

140

25

1″

20

G1″

80

40

120

140

32

1 1/4″

25

G1 1/4″

104

52

135

164

40

1 1/2″

34

G1 1/2″

114

57

145

164

50

2″

48

G2″

140

70

190

190

L型三通内螺纹球阀主要外形和连接尺寸单位(mm):

通径DN

d

G

L

L1

H

W

Mm25

in

15

1/2″

12

G1/2″

72

36

130

140

20

3/4″

15

G3/4″

85

42

135

140

25

1″

20

G1″

91

46

139

140

32

1 1/4″

25

G1 1/4″

110

55

158

164

40

1 1/2″

32

G1 1/2″

122

61

165

164

50

2″

38

G2″

145

72

202

190
