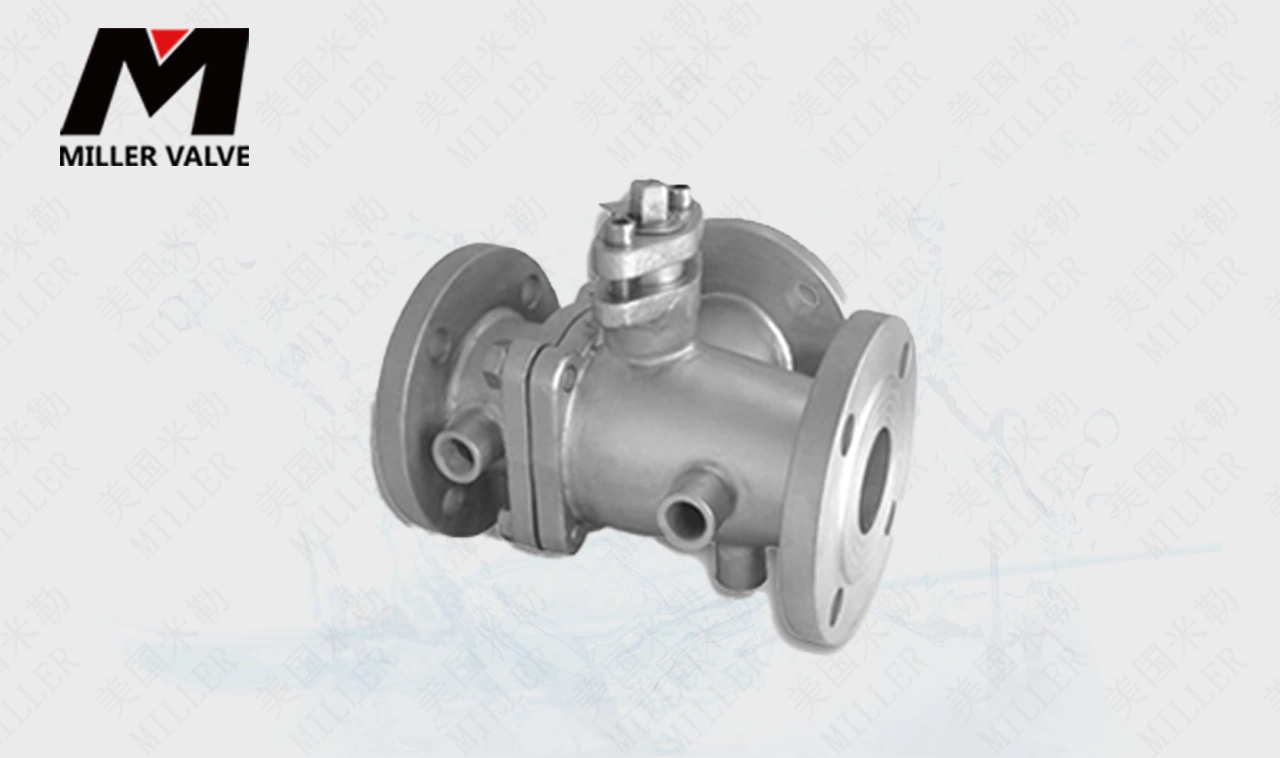

进口法兰球阀

进口法兰球阀

  进口法兰球阀

进口法兰球阀

  进口法兰球阀参数:

  1、全通径,浮动/固定球 1、Full port,floating or trunnion mounte type

  2、中法兰螺栓连接 2、Bolted bonnet

  3、防冲出阀杆 3、Blow out proof stem

  4、防火防静电结构 4、Fire durable and anti static safety

  5、结构改进型 5、Structure improve on api

  6、启闭定位机构 6、Opening and closing position

  7、蜗轮操作选配 7、Available with wormgear operator

  8、标准法兰连接 8、Fanged ends

  进口电动法兰球阀设计标准:

  ◆设计和制造标准按照: ASME B16.34,API6D;

  ◆结构长度按照: ASME B16.10;

  ◆连接端尺寸按照:ASME B16.5,ASME B16.25;

  ◆检验和测试按照: API598;

  ◆防火设计按照:API607;

法兰球阀技术规范

设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598



设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598




进口电动法兰球阀试验压力
  试验压力(MPa)
磅级(Class) 壳体试验 密封试验
150 3.0 2.2
300 7.6 5.6
600 15.0 11.0
10K 2.4 1.5
20K 5.8 4.0



进口电动法兰球阀主要零件材料



名称 WCB类
CF8类
CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
