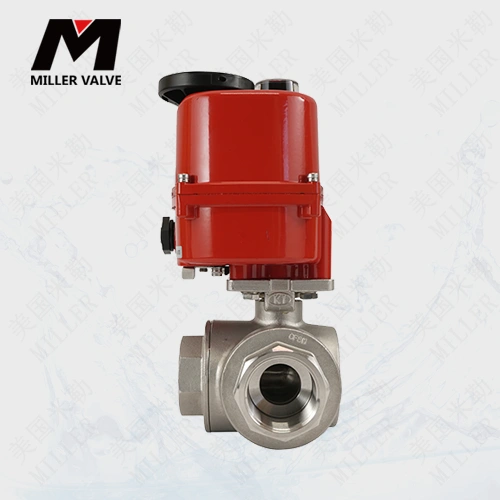

进口电动三片式法兰球阀

进口电动三片式法兰球阀

  进口电动三片式法兰球阀

进口电动三片式法兰球阀

  电动三片式法兰概述:

  性能 Model

  电源 Power DC12V 24V AC110V 12V 220V 380V 50/60HZ

  时间 Time 20s 30s 13s 30s 9s, 30s, 60s, 120s 30s,50s 100s

  电机

  Electric machine 10W 23W 40W 80W 90W 100W 100W

  保护 Prorection 过热保护(自动恢复型)Over-hot protection (automatically returing type)

  输入信号Input signal 4-20MA.DC、1-5v.DC(其它可出厂前选定)(Others would be set before sale)

  输出信号Output signal 4-20MA.dc(其它可出厂前选定)(Others would be set before sale)

  转动角度Rotation angle 0-360° 0-90°

  环境温度 Surrounding temperature -25℃~60℃

  耐压值 Pressure-withstanding value 1500VAC/分钟 1500VAC/minute

  绝缘电阻Insulated resistance 100MΩ(500V)

  重量 Weight 2.2KG 4.0KG 7.0KG 7.6KG 7.8KG 11.2KG 11.8KG

  安装角度Installation Angle 任意角度Any angle

  防水性 Waterproof Performance IP-67

  箱体材料Case material

  铝合金压铸件Aluminium die-casting components

  手动操作 Manually Operating

  用可卸式六角柄操作Operated by disassembling type hexagonal handle

  限位Position-limiting 电动操作时:全开闭极限开关;手动操作时:机械挡块 When electric actuated operation:limit switch completely on/off,manual operation,mechanical stop.

  阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。驱动方式:手动、电动、气动,可设置90°开关定位机构,根据需要加锁以防止误操作

  三片式法兰球阀用途

  适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

  三片式法兰球阀主要连接尺寸及重量


单位:mm

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
w 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22

三片式法兰球阀主要零件材料

序号NO. 球阀的零件名称 球阀的材质
不锈钢 碳钢
1 螺栓 不锈钢304 碳钢
2 弹簧垫圈 不锈钢304 不锈钢304
3 螺母 不锈钢304 碳钢
4 阀盖 不锈钢SS316 碳钢WCB
5 阀体 不锈钢SS316 碳钢WCB
6 不锈钢SS304 不锈钢CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 阀杆螺母 不锈钢SS316 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
